वेल्डेड पाइप एक स्टील पाइप है जो फ्लैट स्टील प्लेट कॉइल या स्ट्रिप को बेलनाकार आकार में बनाकर और वेल्डिंग प्रक्रियाओं के माध्यम से किनारों को जोड़कर निर्मित किया जाता है। मुख्य वेल्डेड पाइप प्रकारों में शामिल हैंईआरडब्ल्यू (इलेक्ट्रिक रेजिस्टेंस वेल्डेड), ईएफडब्ल्यू (इलेक्ट्रिक फ्यूजन वेल्डेड), और एसएडब्ल्यू (जलमग्न आर्क वेल्डेड). कार्बन स्टील वेल्डेड पाइपों का व्यापक रूप से तेल और गैस पाइपलाइनों के लिए उपयोग किया जाता है। रासायनिक, अपतटीय और उच्च संक्षारण वातावरण के लिए स्टेनलेस स्टील और निकल मिश्र धातु वेल्डेड पाइप को प्राथमिकता दी जाती है।



ईआरडब्ल्यू ईईडब्ल्यू सॉ स्टील पाइप

प्रक्रिया	वेल्ड प्रकार	भराव धातु	विशिष्ट OD रेंज	दीवार की मोटाई	प्रमुख मानक
ईआरडब्ल्यू (इलेक्ट्रिक प्रतिरोध वेल्डेड)	फोर्ज वेल्ड (ठोस-अवस्था)	कोई नहीं	1/2"-24" (21.3-610 मिमी)	1.2-20 मिमी	एएसटीएम ए53, ए312, एपीआई 5एल
ईएफडब्ल्यू/ईईडब्ल्यू (इलेक्ट्रिक फ्यूजन वेल्डेड)	फ्यूजन वेल्ड (पिघलना + जमना)	हाँ (तार + फ्लक्स)	8"-120"+ (219–3000+ मिमी)	6-60 मिमी+	एएसटीएम ए358, ए671, बी619, ए928
SAW (जलमग्न आर्क वेल्डेड) - LSAW और SSAW	फ्यूजन वेल्ड, जलमग्न चाप	हाँ (तार + फ्लक्स)	16"–120"+ (406–3500+ मिमी)	6–50+ मिमी	एपीआई 5एल, एएसटीएम ए358, डीएनवी





A वेल्डेड पाइपएक स्टील पाइप है जो एक सपाट धातु की प्लेट या पट्टी को बेलनाकार आकार में बनाकर और किनारों को वेल्डिंग प्रक्रिया के माध्यम से जोड़कर निर्मित किया जाता है।



सीमलेस पाइप के विपरीत, जो वेल्ड सीम के बिना एक ठोस बिलेट से निर्मित होता है, वेल्डेड पाइप में एक अनुदैर्ध्य या सर्पिल वेल्ड जोड़ होता है। आधुनिक वेल्डिंग प्रौद्योगिकियां, निरीक्षण विधियां और गर्मी उपचार प्रक्रियाएं वेल्डेड पाइपों को कई औद्योगिक अनुप्रयोगों के लिए उत्कृष्ट ताकत, संक्षारण प्रतिरोध और विश्वसनीयता प्राप्त करने की अनुमति देती हैं।



वेल्डेड पाइपों का व्यापक रूप से उपयोग किया जाता है:

• तेल और गैस पाइपलाइन
• रासायनिक प्रसंस्करण संयंत्र
• विद्युत उत्पादन
• अपतटीय प्लेटफार्म
• हीट एक्सचेंजर्स
• जल उपचार प्रणालियाँ
• विलवणीकरण संयंत्र

अभी संपर्क करें



ईआरडब्ल्यू ईएफडब्ल्यू और एसएडब्ल्यू

इलेक्ट्रिक रेजिस्टेंस वेल्डिंग (ईआरडब्ल्यू), इलेक्ट्रिक फ्यूजन वेल्डिंग (ईएफडब्ल्यू), या सबमर्ज्ड आर्क वेल्डिंग (एसएडब्ल्यू)।

• ईआरडब्ल्यू - अब तक का सबसे आम - बिना भराव धातु के सीम को वेल्ड करने के लिए उच्च {{2}आवृत्ति धारा का उपयोग करता है, जिससे कार्बन और स्टेनलेस स्टील ग्रेड में 24 इंच एनपीएस तक पाइप का उत्पादन होता है।
• ईएफडब्ल्यू और एसएडब्ल्यू संलयन प्रक्रियाएं हैं जो 120 इंच तक के बड़े व्यास, मोटी {2}दीवार पाइप में गहरी {0} प्रवेश वेल्ड प्राप्त करने के लिए फिलर धातु और फ्लक्स परिरक्षण का उपयोग करती हैं, जिसमें हेस्टेलॉय सी 276 और इनकोनेल 625 जैसे निकल मिश्र धातु शामिल हैं।





ईआरडब्ल्यू पाइपएक फोर्ज वेल्ड है - इसमें कोई भराव धातु नहीं है, उच्च आवृत्ति विद्युत प्रतिरोध द्वारा उत्पन्न गर्मी। छोटे - से - मध्यम व्यास (एनपीएस 24") तक, मध्यम {{6} से {7} पतली दीवारों, और कार्बन और स्टेनलेस स्टील में सामान्य औद्योगिक सेवा के लिए सर्वोत्तम।

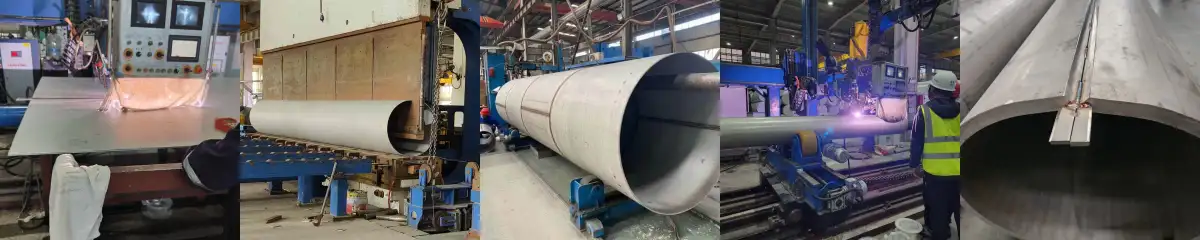

ईआरडब्ल्यू स्टील पाइप विनिर्माण प्रक्रिया

इस्पात पट्टी
↓
रोल बनाना
↓
ट्यूब आकार
↓
विद्युत धारा
↓
प्रतिरोध गर्मी
↓
वेल्ड सीम



ईआरडब्ल्यू पाइप विशिष्ट सामग्री

सामग्री	सामान्य ग्रेड
कार्बन स्टील	एएसटीएम ए53 ग्रेड बी, एपीआई 5एल ग्रेड बी, एक्स42, एक्स52
स्टेनलेस स्टील	टीपी304, टीपी316, टीपी316एल
कम मिश्र धातु इस्पात	A335 P11/P22 (सीमित वेल्डेड अनुप्रयोग)



लाभ:

✅ उच्च उत्पादन क्षमता
✅ कम लागत
✅ उच्च आयामी सटीकता
✅ बड़े पैमाने पर उत्पादन के लिए उपयुक्त

नुकसान:
मोटी दीवारों के लिए सीमित क्षमता
बड़े व्यास के लिए सीमित क्षमता (SAW की तुलना में)





EFW/EEW (इलेक्ट्रिक फ्यूजन वेल्डिंग) एक व्यापक श्रेणी है जिसमें SAW, GTAW और GMAW शामिल हैं। ईएफडब्ल्यू पाइप का निर्माण फ्यूजन वेल्डिंग तकनीक का उपयोग करके स्टील प्लेटों को वेल्डिंग करके किया जाता है।



ईएफडब्ल्यू विनिर्माण प्रक्रिया

स्टील प्लेट
↓
प्लेट रोलिंग
↓
किनारे की तैयारी
↓
चाप वेल्डिंग
↓
आंतरिक और बाहरी वेल्डिंग
↓
उष्मा उपचार
↓
एनडीटी परीक्षण



ईएफडब्ल्यू पाइप वेल्डिंग के तरीके

वेल्डिंग विधि	पूरा नाम	आवेदन
GTAW	गैस टंग्सटन आर्क वेल्डिंग	रूट पास
देखा	सबमर्ज्ड आर्क वेल्डिंग	परतें भरना
संयोजन GTAW + SAW	उच्च गुणवत्ता वाले वेल्डेड पाइप	स्टेनलेस/निकल मिश्र धातु



EFW का उपयोग आमतौर पर इसके लिए किया जाता है:

• स्टेनलेस स्टील पाइप
• डुप्लेक्स स्टेनलेस स्टील पाइप
• निकल मिश्र धातु पाइप
• बड़े व्यास का पाइप



ईएफडब्ल्यू विशेषताएं:

✅ बड़े -व्यास के पाइप बनाने में सक्षम
✅ ऊंची दीवार-मोटाई क्षमता
✅ विशेष मिश्र धातुओं के लिए उपयुक्त





देखा पाइप(LSAW और SSAW) भराव धातु और दानेदार फ्लक्स परिरक्षण के साथ एक संलयन वेल्ड है। यह बड़े -}व्यास, मोटी{{2}दीवार, उच्च{{3}दबाव वाले अनुप्रयोगों पर हावी है, जिसमें लंबी दूरी की तेल और गैस ट्रंकलाइनें भी शामिल हैं।

एलएसएडब्ल्यू	अनुदैर्ध्य जलमग्न आर्क वेल्डेड
सॉ	सर्पिल जलमग्न आर्क वेल्डेड



SAW पाइप अनुप्रयोग

एपीआई 5एल: एक्स52, एक्स60, एक्स65, एक्स70





एलएसएडब्ल्यू बनाम एसएसएडब्ल्यू स्टील पाइप

गुण	एलएसएडब्ल्यू पाइप (एसएडब्ल्यू)	एसएसएडब्ल्यू पाइप (एसएडब्ल्यू)
वेल्डिंग सिद्धांत	फ्लक्स के अंतर्गत चाप, आईडी फिर ओडी पास (संलयन)	फ्लक्स के नीचे चाप, सर्पिल सीम (संलयन)
भराव धातु	हाँ - इंजीनियर्ड तार + फ्लक्स	हाँ - इंजीनियर्ड तार + फ्लक्स
ओडी रेंज	16"-64" (406-1626 मिमी)	8"-140"+ (219–3500+ मिमी)
दीवार की मोटाई	6 मिमी - 60 मिमी+	6 मिमी - 50 मिमी
वेल्ड की लंबाई	1× पाइप की लंबाई (सीधी सीवन)	1.5-3× पाइप की लंबाई (सर्पिल)
वेल्ड संयुक्त दक्षता	0.85-1.00 (कक्षा 1 100% आरटी के साथ)	0.85 (सामान्य)
एनडीई विधि	100% आरटी (कक्षा 1); यूटी + हाइड्रोटेस्ट	सीम का यूटी; टाई-इन्स का आरटी
सतही समापन	दृश्यमान आंतरिक/बाहरी वेल्ड मनका	दृश्यमान सर्पिल वेल्ड मनका
आयामी सटीकता	अच्छा - प्रेस{{1}गठित, व्यास-विस्तारित	अच्छा - अधिक अंडाकार भिन्नता
सापेक्ष लागत	उच्चतम	बड़े OD के लिए मध्य-सीमा



ईआरडब्ल्यू बनाम ईएफडब्ल्यू बनाम एसएडब्ल्यू

वस्तु	ईआरडब्ल्यू पाइप	ईएफडब्ल्यू पाइप	देखा पाइप
पूरा नाम	विद्युत प्रतिरोध वेल्डेड पाइप	इलेक्ट्रिक फ्यूजन वेल्डेड पाइप	जलमग्न आर्क वेल्डेड पाइप
वेल्डिंग सिद्धांत	प्रतिरोध हीटिंग + दबाव वेल्डिंग	आर्क पिघलना + संलयन वेल्डिंग	फ्लक्स परत के नीचे आर्क वेल्डिंग
वेल्डिंग की दिशा	अनुदैर्ध्य	अनुदैर्ध्य	अनुदैर्ध्य (LSAW) / सर्पिल (SSAW)
कच्चा माल	इस्पात का तार	स्टील प्लेट	स्टील प्लेट या कुंडल
व्यास सीमा	1/2"-24" सामान्य	16"–60"+	16"–120"+
दीवार की मोटाई	1.5-25 मिमी	6-60 मिमी	6–40+ मिमी
विनिर्माण लागत	कम	मध्यम-उच्च	मध्यम
एनडीटी आवश्यकताएँ	यूटी, एडी करंट, हाइड्रो टेस्ट	आरटी/यूटी की अक्सर आवश्यकता होती है	आरटी/यूटी आमतौर पर आवश्यक है
सर्वोत्तम सामग्री	कार्बन स्टील, स्टेनलेस स्टील	स्टेनलेस, डुप्लेक्स, निकल मिश्र धातु	कार्बन स्टील, कम मिश्र धातु इस्पात



सामान्य वेल्डेड पाइप प्रकार

• स्टेनलेस स्टील वेल्डेड पाइप
• 904L वेल्डेड पाइप
• 254एसएमओ वेल्डेड पाइप
• डुप्लेक्स 2205 वेल्डेड पाइप
• सुपर डुप्लेक्स 2507 वेल्डेड पाइप
• हेस्टेलॉय C276 वेल्डेड पाइप
• इंकोलॉय 825 वेल्डेड पाइप





टीआईजी वेल्डिंग (जीटीएडब्ल्यू) - टंगस्टन अक्रिय गैस वेल्डिंग

प्रक्रिया: टंगस्टन इलेक्ट्रोड, आर्गन परिरक्षण। आमतौर पर नियोजित: TIG रूट पास + SAW फिल पास। TIG वेल्डिंग उत्कृष्ट वेल्ड गुणवत्ता प्रदान करती है और आमतौर पर इसका उपयोग किया जाता है:

• स्टेनलेस स्टील वेल्डेड पाइप
• डुप्लेक्स वेल्डेड पाइप
• निकल मिश्र धातु वेल्डेड पाइप



एमआईजी=धातु अक्रिय गैस वेल्डिंग

इलेक्ट्रोड के रूप में निरंतर वेल्डिंग तार का उपयोग करता है; वेल्डिंग परिशुद्धता TIG से कम है।
अनुप्रयोग:
कार्बन स्टील निर्माण
स्टेनलेस स्टील निर्माण
पाइप स्पूल निर्माण



प्लाज्मा वेल्डिंग (PAW)

प्लाज्मा वेल्डिंग ऑफर:

उच्च वेल्डिंग गति

गहरी पैठ

स्थिर वेल्ड गुणवत्ता



SAW वेल्डिंग (जलमग्न आर्क वेल्डिंग)

SAW का मुख्य रूप से उपयोग किया जाता है:

बड़े व्यास के पाइप

मोटी दीवार वाले पाइप

भारी औद्योगिक अनुप्रयोग



टीआईजी वेल्डिंग बनाम एमआईजी वेल्डिंग

एमआईजी वेल्डिंग में एक निरंतर आपूर्ति योग्य उपभोज्य तार इलेक्ट्रोड और एक अक्रिय परिरक्षण गैस का उपयोग किया जाता है, जिसके परिणामस्वरूप उच्च वेल्डिंग गति और बहुमुखी प्रतिभा होती है। जब चाप मारा जाता है, तो तार पिघल जाता है और वेल्ड बनाने के लिए आधार धातु के साथ फ़्यूज़ हो जाता है। इसके साथ ही, पिघला हुआ वेल्ड पूल को ऑक्सीजन और नाइट्रोजन द्वारा संदूषण से बचाने के लिए परिरक्षण गैस (आमतौर पर स्टील वेल्डिंग के लिए आर्गन और कार्बन डाइऑक्साइड का मिश्रण) वेल्डिंग बंदूक के माध्यम से बहती है।

टीआईजी वेल्डिंग परिरक्षण गैस के रूप में एक गैर-उपभोज्य टंगस्टन इलेक्ट्रोड और शुद्ध आर्गन का उपयोग करता है; वेल्डर आवश्यकतानुसार मैन्युअल रूप से वेल्ड पूल में फिलर तार जोड़ता है, जिससे वेल्डिंग प्रक्रिया पर अधिक नियंत्रण होता है और क्लीनर वेल्ड का उत्पादन होता है।





ईआरडब्ल्यू / ईएफडब्ल्यू / एसएडब्ल्यू=पाइप निर्माण वेल्डिंग प्रक्रियाएं

निर्माण के दौरान उपयोग की जाने वाली TIG / MIG / SMAW=वेल्डिंग तकनीकें





रेडियोग्राफिक परीक्षण (आरटी)

पता लगाने के लिए उपयोग किया जाता है:

• वेल्ड दरारें
• संलयन का अभाव
• आंतरिक दोष



अल्ट्रासोनिक परीक्षण (यूटी)

के लिए इस्तेमाल होता है:

• वेल्ड अखंडता निरीक्षण
• आंतरिक दोष का पता लगाना



एड़ी धारा परीक्षण

मुख्य रूप से उपयोग किया जाता है: स्टेनलेस स्टील टयूबिंग निरीक्षण



हाइड्रोस्टेटिक परीक्षण

हाइड्रो परीक्षण सत्यापित करता है:

• दबाव प्रतिरोध
• रिसाव तंगी
• वेल्ड विश्वसनीयता



पीएमआई परीक्षण

पीएमआई सत्यापित करता है:

• निकेल सामग्री
• क्रोमियम सामग्री
• मिश्रधातु रचना



वेल्डेड पाइप बनाम सीमलेस पाइप

वस्तु	वेल्डेड पाइप	सीवनरहित पाइप
निर्माण विधि	प्लेट/कॉइल बनाना + वेल्डिंग	ठोस बिलेट से बाहर निकालना
वेल्ड सीम	हाँ	नहीं
उत्पादन गति	और तेज	और धीमा
बड़े व्यास की क्षमता	उत्कृष्ट	सीमित
लागत	अधिक किफायती	उच्च
उपलब्धता	बड़े आकार के लिए बेहतर	सीमित आकार
सतही गुणवत्ता	उत्कृष्ट	उत्कृष्ट



सीमलेस पाइप के बजाय वेल्डेड पाइप क्यों चुनें?

1. बड़े व्यास की आवश्यकता है

कुछ आकारों से ऊपर के व्यास के लिए, वेल्डेड पाइप बेहतर उपलब्धता और कम विनिर्माण लागत प्रदान करता है।



2. लागत दक्षता मायने रखती है

वेल्डेड पाइप आम तौर पर प्रदान करते हैं:

कम सामग्री बर्बादी

तेज़ उत्पादन

बेहतर कीमत प्रतिस्पर्धात्मकता



3. विशेष मिश्रधातुओं की आवश्यकता होती है

बड़े व्यास वाले निकल मिश्र धातु पाइप अक्सर वेल्डेड पाइप के रूप में निर्माण के लिए अधिक व्यावहारिक होते हैं।





1. हीट इनपुट को नियंत्रित करें

अत्यधिक गर्मी के कारण हो सकते हैं: अनाज की वृद्धि; संक्षारण प्रतिरोध का नुकसान; विरूपण
अनुशंसित:
नियंत्रण वेल्डिंग ताप इनपुट: 0.5-2.0 kJ/mm (मिश्र धातु के आधार पर)



2. सही फिलर मेटल का प्रयोग करें

मूलभूत सामग्री	अनुशंसित भराव
316L	ईआर316एल
डुप्लेक्स 2205	ईआर2209
सुपर डुप्लेक्स 2507	ईआर2594
इनकोनल 625	ERNiCrMo -3
हास्टेलॉय C276	ERNiCrMo -4



3. सामान्य वेल्डिंग गलतियों से बचें

संकट	कारण	समाधान
खुर	गलत भराव	मैचिंग फिलर का प्रयोग करें
सरंध्रता	ख़राब परिरक्षण गैस	गैस सुरक्षा में सुधार करें
वेल्ड संक्षारण	कोई निष्क्रियता नहीं	अचार/निष्क्रिय
विरूपण	अत्यधिक गर्मी	नियंत्रण क्रम



वेल्डिंग संबंधी विचार

वेल्डेड पाइप अक्सर अनुदैर्ध्य या सर्पिल वेल्ड सीम के साथ अवशिष्ट तनाव का अनुभव करते हैं। महत्वपूर्ण अनुप्रयोगों के लिए, गर्मी से प्रभावित क्षेत्र (एचएजेड) में माइक्रोस्ट्रक्चरल हार्डनिंग को खत्म करने के लिए पोस्ट{1}वेल्ड हीट ट्रीटमेंट (पीडब्ल्यूएचटी) अनिवार्य है। स्टेनलेस स्टील ग्रेडों को जोड़ते समय, क्रोमियम कार्बाइड अवक्षेपण को रोकने के लिए कम हीट इनपुट वेल्डिंग तकनीकों का उपयोग किया जाना चाहिए, जिससे अंतरग्रैनुलर क्षरण होता है।



तेल पाइपलाइन प्रणाली के लिए एपीआई 5एल ईआरडब्ल्यू पाइप

कच्चा तेल इकट्ठा करने वाली पाइपलाइन
परिचालन की स्थिति:

सेवा माध्यम	कच्चा तेल
तापमान	60 डिग्री
दबाव	4-8 एमपीए
व्यास	एनपीएस 12
लंबाई	35 कि.मी



API 5L X52 ERW पाइप क्यों

• मध्यम दबाव की आवश्यकता
• बड़ी मात्रा की आवश्यकता है
• लागत-संवेदनशील परियोजना
• विश्वसनीय आधुनिक ईआरडब्ल्यू विनिर्माण उपलब्ध है



रासायनिक संयंत्र के लिए ASTM A358 TP316L EFW पाइप

रासायनिक प्रसंस्करण संयंत्र

तापमान	120 डिग्री
दबाव	1.6 एमपीए
पाइप का आकार	डीएन600



एएसटीएम ए358 टीपी316एल ईएफडब्ल्यू वेल्डेड पाइप

कारण:

• बड़े व्यास की आवश्यकता
• स्टेनलेस स्टील संक्षारण प्रतिरोध
• सीमलेस पाइप की तुलना में बेहतर उपलब्धता



ऑफशोर प्लेटफॉर्म के लिए सुपर डुप्लेक्स 2507 वेल्डेड पाइप

अपतटीय समुद्री जल शीतलन प्रणाली:

मध्यम	समुद्री जल
तापमान	35 डिग्री
क्लोराइड सामग्री	उच्च
दबाव	3 एमपीए



UNS S32750 सुपर डुप्लेक्स 2507 वेल्डेड पाइप

लाभ:

• PREN >40
• उत्कृष्ट क्लोराइड प्रतिरोध
• 316L से अधिक ताकत





"क्या ईआरडब्ल्यू पाइप उच्च दबाव वाले अनुप्रयोगों के लिए सुरक्षित है?"

यदि एपीआई 5एल, एएसटीएम ए53, आईएसओ मानकों के अनुसार निर्मित किया जाए तो आधुनिक ईआरडब्ल्यू पाइप विश्वसनीय हो सकता है
आवश्यक निरीक्षण: अल्ट्रासोनिक वेल्ड निरीक्षण; एड़ी वर्तमान परीक्षण; हाइड्रोस्टेटिक परीक्षण

इनके लिए: बॉयलर पाइपिंग, अत्यधिक दबाव, चक्रीय थकान; सीमलेस पाइप पसंदीदा विकल्प बना हुआ है।



"क्या वेल्डेड पाइप वेल्ड सीम पर हमेशा विफल रहता है?"

नहीं, वेल्ड स्वयं ही सबसे कमजोर बिंदु नहीं है।

आधुनिक वेल्डेड पाइप अक्सर निम्न कारणों से विफल हो जाते हैं:

• गलत सामग्री चयन
• बाहरी क्षरण
• ख़राब स्थापना
• फ़ील्ड निर्माण के दौरान अनुचित वेल्डिंग



"स्टेनलेस वेल्डेड पाइप कार्बन स्टील से अधिक महंगा क्यों है?"

क्योंकि स्टेनलेस स्टील में शामिल हैं: क्रोमियम, निकल, मोलिब्डेनम। ये तत्व संक्षारण प्रतिरोध प्रदान करते हैं लेकिन लागत बढ़ाते हैं।



"ईआरडब्ल्यू, एलएसएडब्ल्यू और एसएसएडब्ल्यू वेल्डेड पाइपों के बीच मुख्य अंतर क्या है?"

ईआरडब्ल्यू (उच्च - फ्रीक्वेंसी इलेक्ट्रिक प्रतिरोध वेल्डेड) पाइप प्रतिरोध हीटिंग और यांत्रिक दबाव के माध्यम से बनता है, जिसमें एक अनुदैर्ध्य वेल्ड सीम होता है; यह कम {{1} से {{2} मध्यम दबाव, छोटे {{3} से {{4} मध्यम व्यास और संरचनात्मक अनुप्रयोगों के लिए उपयुक्त है। LSAW (लॉन्गिट्यूडिनल सबमर्ज्ड आर्क वेल्डेड) और SSAW (सर्पिल सबमर्ज्ड आर्क वेल्डेड) पाइप जलमग्न आर्क वेल्डिंग प्रक्रिया का उपयोग करते हैं।

अंतर इस प्रकार हैं:

• एलएसएडब्ल्यू में एक अनुदैर्ध्य सीम है, जो अत्यधिक उच्च दबाव {{0}वहन क्षमता और पर्याप्त दीवार मोटाई प्रदान करता है, और आमतौर पर लंबी दूरी की तेल और गैस ट्रांसमिशन पाइपलाइनों के लिए उपयोग किया जाता है।
• SSAW में एक सर्पिल सीम की सुविधा है, जो अधिक आयामी लचीलापन और लागत-प्रभावशीलता प्रदान करता है, और इसका व्यापक रूप से जल संरक्षण परियोजनाओं और ढेर नींव में उपयोग किया जाता है।



"क्या ईआरडब्ल्यू पाइप उच्च दबाव वाले अनुप्रयोगों में सीमलेस पाइप को पूरी तरह से बदल सकता है?"

इसे पूरी तरह से बदला नहीं जा सकता. हालांकि आधुनिक उच्च आवृत्ति वाली ईआरडब्ल्यू विनिर्माण प्रक्रियाओं और गैर-विनाशकारी परीक्षण (एनडीटी) प्रौद्योगिकियों ने वेल्ड ताकत में काफी वृद्धि की है। अत्यधिक उच्च दबाव या अत्यधिक संक्षारक परिचालन स्थितियों के लिए सीमलेस पाइप प्राथमिक पसंद बनी हुई है।



कार्बन स्टील जल या तेल लाइन विफलता विश्लेषण

वेल्डेड कार्बन स्टील पानी या तेल लाइनों में एक सामान्य विफलता मोड अपर्याप्त प्रवेश या स्लैग समावेशन के कारण वेल्ड रूट के साथ स्थानीयकृत आंतरिक गड्ढा है। क्लोराइड भारी वातावरण में, मानक ऑस्टेनिटिक वेल्डेड पाइप (जैसे 304) में तनाव संक्षारण क्रैकिंग (एससीसी) होने का खतरा होता है। डुप्लेक्स स्टेनलेस स्टील्स (जैसे 2205) या निकल आधारित मिश्र धातुओं में अपग्रेड करने से यह जोखिम काफी हद तक कम हो जाता है।



मानकों

• एएसटीएम ए312स्टेनलेस स्टील वेल्डेड पाइप
• एएसटीएम ए790डुप्लेक्स स्टेनलेस स्टील पाइप
• एएसटीएम ए928भराव धातु के साथ डुप्लेक्स वेल्डेड पाइप
• एएसटीएम बी619निकल मिश्र धातु वेल्डेड पाइप
• एपीआई 5एलपाइपलाइन अनुप्रयोग





प्रश्न: क्या वेल्डेड पाइप सीमलेस पाइप से कमजोर है?

उत्तर: जरूरी नहीं. योग्य वेल्डिंग प्रक्रियाओं और पूर्ण निरीक्षण के साथ निर्मित आधुनिक वेल्डेड पाइप उत्कृष्ट यांत्रिक प्रदर्शन प्रदान कर सकते हैं।



प्रश्न: ईआरडब्ल्यू और ईएफडब्ल्यू पाइप के बीच क्या अंतर है?

ए: ईआरडब्ल्यू विद्युत प्रतिरोध हीटिंग का उपयोग करता है, जबकि ईएफडब्ल्यू फ्यूजन वेल्डिंग का उपयोग करता है जहां धातु को पिघलाया और जोड़ा जाता है।



प्रश्न: समुद्री जल पाइपिंग के लिए सबसे अच्छी सामग्री क्या है?

ए: सुपर डुप्लेक्स 2507 और 254 एसएमओ को आमतौर पर उनके उत्कृष्ट क्लोराइड संक्षारण प्रतिरोध के कारण चुना जाता है।



प्रश्न: ईआरडब्ल्यू और एसएडब्ल्यू वेल्डेड पाइप के बीच मुख्य अंतर क्या है?

उत्तर: ईआरडब्ल्यू पाइप सीम को जोड़ने के लिए गर्मी और दबाव के लिए उच्च आवृत्ति वाली विद्युत धाराओं का उपयोग करते हैं, जो छोटे व्यास (24 इंच तक) के लिए सबसे उपयुक्त है। SAW पाइप भराव धातु को पिघलाने के लिए फ्लक्स के एक कंबल के नीचे एक इलेक्ट्रिक आर्क का उपयोग करते हैं, जो उन्हें भारी दीवार और बड़े व्यास पाइप (16 इंच और ऊपर) के लिए आदर्श बनाता है।



प्रश्न: वेल्डिंग प्रक्रिया स्टेनलेस स्टील पाइप के संक्षारण प्रतिरोध को कैसे प्रभावित करती है?

उ: यदि शीतलन दरें गलत हैं तो वेल्डिंग के दौरान ताप प्रभावित क्षेत्र (एचएजेड) माइक्रोस्ट्रक्चर को बदल सकता है। पूर्ण संक्षारण प्रतिरोध को बहाल करने के लिए उचित परिरक्षण गैस प्रबंधन और वेल्ड पिकलिंग/पैसिवेशन के बाद की आवश्यकता होती है।



प्रश्न: तेल और गैस पाइपलाइनों के लिए कौन सा वेल्डेड पाइप सबसे अच्छा है?

ए: एपीआई 5एल ईआरडब्ल्यू और एलएसएडब्ल्यू पाइप आमतौर पर उपयोग किए जाते हैं। चयन व्यास, दबाव और परियोजना विनिर्देशों पर निर्भर करता है।



प्रश्न: वेल्डेड पाइप के लिए क्या निरीक्षण आवश्यक है?

ए: विशिष्ट निरीक्षणों में शामिल हैं:

हाइड्रोस्टेटिक परीक्षण

अल्ट्रासोनिक परीक्षण

रेडियोग्राफिक परीक्षण

आयामी निरीक्षण

मिश्रधातुओं के लिए पीएमआई परीक्षण
